Prendre la route avec une remorque, une caravane ou un porte-vélo exige un système d’éclairage fonctionnel. Apprenez à diagnostiquer et réparer les pannes d’éclairage de votre véhicule en testant votre prise d’attelage 7 ou 13 broches avec un multimètre ou un testeur dédié. Si un clignotant reste inerte ou si les feux de stop ne s’allument plus, le doute s’installe sur l’origine du problème : le faisceau du véhicule ou le câblage de la remorque. Tester sa prise de remorque permet d’isoler la panne avec précision, d’éviter des frais inutiles en garage et de prévenir une amende pour éclairage défectueux.
A ne pas manquer : on vous a préparé Checklist diagnostic prise remorque — c’est gratuit, en fin d’article.
Les deux standards de connectique : identifier votre montage
Avant tout test, identifiez le type de connecteur électrique installé sur votre attelage. Le parc automobile actuel utilise deux standards principaux qui répondent à des besoins différents, bien qu’ils soient compatibles via des adaptateurs.
La prise 7 broches (Standard ISO 1724)
Ce modèle équipe les remorques légères, les bagagères et les porte-vélos classiques. Elle transmet les fonctions lumineuses de base : clignotants gauche et droit, feux de position, feux de stop et feu antibrouillard arrière. Sa conception simple limite son usage aux équipements standards, sans possibilité d’alimenter des accessoires gourmands en énergie ou le feu de recul.
La prise 13 broches (Standard ISO 11446)
Généralisée sur les véhicules récents et indispensable pour les caravanes, cette prise est plus complexe. Elle intègre les signaux lumineux standards, le feu de recul et des lignes d’alimentation permanente 12V. Ces dernières permettent de faire fonctionner un réfrigérateur ou de recharger une batterie auxiliaire. Sa fixation par quart de tour assure une meilleure étanchéité et une connexion stable face aux vibrations.
Utiliser un testeur de prise : le diagnostic rapide par LED
Le testeur de prise est un boîtier qui permet d’obtenir un diagnostic visuel instantané. Il simule la présence d’une remorque pour vérifier si le courant arrive correctement jusqu’à la fiche femelle du véhicule tracteur.
Pour effectuer le test, insérez le boîtier dans la prise de l’attelage. Activez successivement les commandes au tableau de bord (clignotants, veilleuses, freinage) : les LED correspondantes sur le testeur doivent s’illuminer. Si une LED reste éteinte, le défaut se situe sur le faisceau du véhicule ou sur la prise. Ce diagnostic isole chaque fonction électrique, évitant qu’une anomalie sur un circuit spécifique ne perturbe le système multiplexé de la voiture, souvent sensible aux variations d’impédance.
Certains testeurs sont bidirectionnels et disposent d’un câble pour se brancher sur la fiche mâle de la remorque. Le boîtier utilise alors une pile interne pour envoyer du courant dans le circuit de la remorque. Si les feux s’allument, le câblage de la remorque est sain. C’est une méthode efficace pour lever le doute entre l’émetteur (la voiture) et le récepteur (la remorque).
Tester sans appareil spécifique : la méthode manuelle

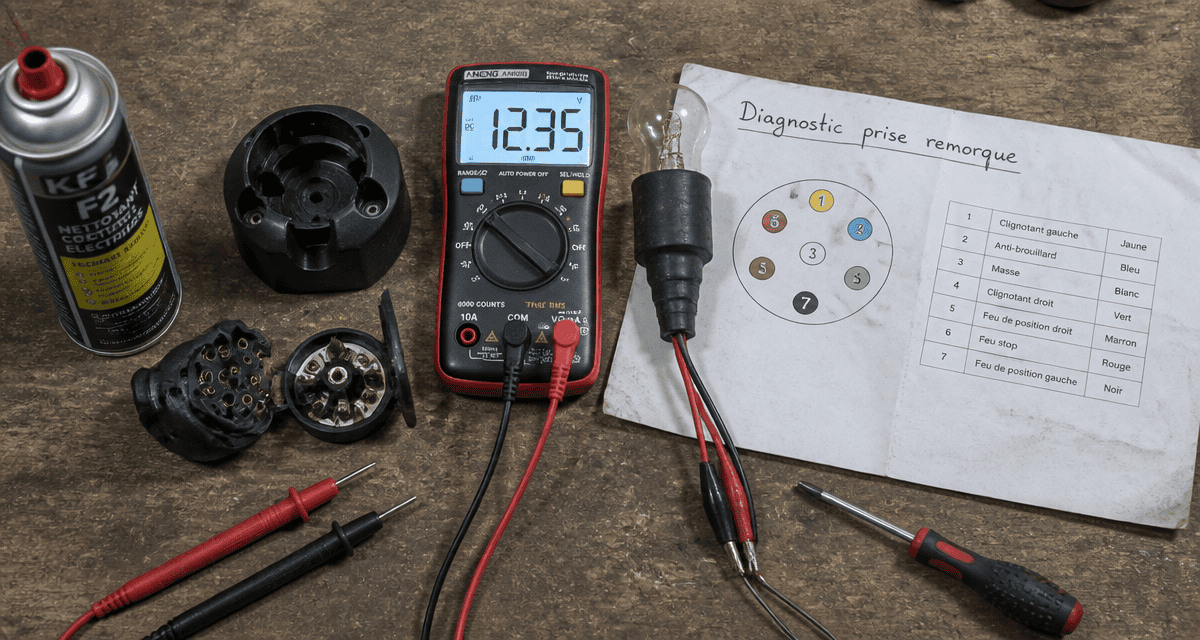

Si vous ne possédez pas de boîtier de diagnostic, utilisez un multimètre réglé sur 20V continu ou une lampe témoin 12V bricolée avec une ampoule et deux fils.
Vérifier la prise femelle du véhicule
Testez chaque broche individuellement en prenant la masse sur la broche centrale ou sur le châssis du véhicule. Respectez le schéma de câblage pour éviter tout court-circuit.
Schéma de câblage d’une prise 7 broches
| N° de broche | Fonction associée | Description |
|---|---|---|
| 1 (L) | Clignotant gauche | Clignotant gauche |
| 2 (54G) | Antibrouillard arrière | Antibrouillard arrière |
| 3 (31) | Masse (négatif) | Masse (négatif) |
| 4 (R) | Clignotant droit | Clignotant droit |
| 5 (58R) | Feu de position droit | Feu de position droit |
| 6 (54) | Feux de stop | Feux de stop |
| 7 (58L) | Feu de position gauche | Feu de position gauche |
Demandez à un assistant d’actionner chaque commande. Si le multimètre affiche environ 12V, le circuit est opérationnel. Si la tension est nulle ou inférieure à 10V, inspectez les connexions à l’arrière de la prise ou vérifiez les fusibles dédiés au boîtier d’attelage dans le coffre ou sous le capot.
Identifier l’origine de la panne : les causes fréquentes
Une anomalie lors du test révèle souvent des problèmes récurrents. Identifier la nature de la panne permet une réparation rapide.
Le problème de masse
Cette panne classique se manifeste par des comportements erratiques : les feux de position s’éteignent au freinage, ou les clignotants activent faiblement tout le bloc optique. Le courant ne parvient pas à retourner à la batterie via la broche de masse (n°3 en 7 broches) et cherche un chemin alternatif à travers les autres ampoules. Nettoyez la borne de masse et assurez-vous qu’elle est bien reliée au châssis métallique, sans trace de peinture ou de rouille.
L’oxydation des contacts
L’humidité, le sel et la poussière favorisent l’oxydation. Une fine couche de vert-de-gris sur les broches en cuivre bloque le passage du courant. Un brossage avec une brosse métallique ou l’application d’un spray nettoyant pour contacts électriques résout généralement le problème. Vérifiez aussi l’intérieur de la fiche, là où les fils sont vissés, car l’humidité s’y infiltre par capillarité.
Le multiplexage et la détection de remorque
Sur les véhicules modernes, l’ordinateur de bord doit détecter la remorque pour envoyer le courant. Si vous utilisez des ampoules LED alors que le véhicule attend une consommation de 21W, il peut considérer le circuit comme ouvert et couper l’alimentation. Le testeur de prise est ici indispensable, car il intègre des résistances simulant la charge réelle d’une ampoule traditionnelle.
Entretien et prévention pour un attelage fiable
Une vérification annuelle prolonge la durée de vie de votre installation électrique. Examinez le câble de la remorque : il ne doit présenter aucune craquelure ni zone d’écrasement. Un câble qui frotte sur le sol s’érode et provoque des courts-circuits intermittents difficiles à diagnostiquer.
Appliquez de la graisse diélectrique sur les broches mâles et femelles pour créer une barrière hydrophobe contre la corrosion. Vérifiez aussi l’état du capuchon de protection de la prise voiture : s’il est cassé ou si le ressort est détendu, l’eau s’infiltrera à la moindre averse, causant des pannes à répétition.
Si vous remplacez une prise endommagée, choisissez des modèles avec des joints d’étanchéité à l’entrée du câble. Un montage soigné, avec des fils dénudés proprement et des vis de serrage bloquées, garantit une fiabilité durable. Tester régulièrement son installation assure votre visibilité pour les autres usagers et permet de voyager en toute sécurité.
