Branchement câbles batterie : section 16 mm² et astuce masse

Se retrouver face à un moteur qui refuse de démarrer au petit matin est une situation frustrante. Si la cause est une batterie déchargée, l’utilisation de câbles de démarrage est la solution classique. Pourtant, cette opération ne s’improvise pas. Un branchement incorrect peut endommager l’électronique de bord de votre véhicule ou de celui qui vous dépanne. Pour relancer votre moteur sans risque, respectez une méthodologie rigoureuse, du choix de la section des câbles à l’ordre précis des connexions.

Table des matières

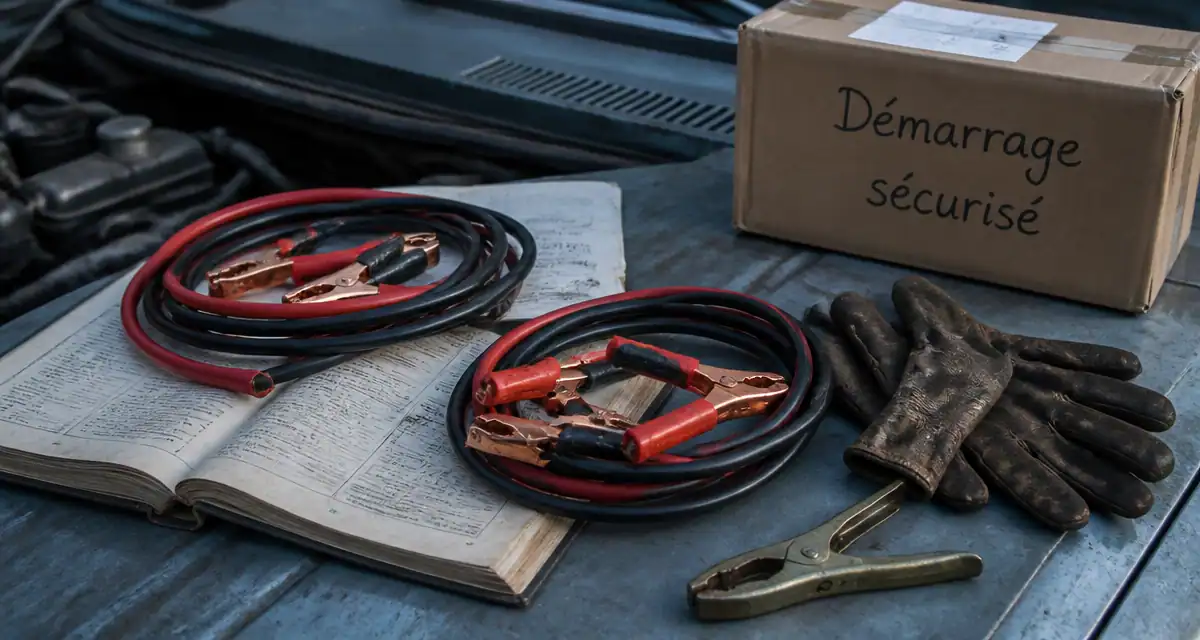

Le matériel indispensable : bien plus qu’une simple paire de pinces

Avant d’ouvrir votre capot, assurez-vous de disposer de câbles adaptés. Tous les modèles ne se valent pas, et utiliser un câble sous-dimensionné est une erreur fréquente. La capacité à transmettre l’intensité nécessaire au démarreur dépend directement de l’épaisseur du cuivre.

Choisir la bonne section de câble selon votre moteur

La section du câble, exprimée en millimètres carrés (mm²), est le critère de choix principal. Pour un petit moteur essence, une section de 16 mm² suffit. Pour un moteur diesel ou un gros bloc essence, une section de 25 mm² ou 35 mm² est impérative. Le moteur diesel nécessite une compression plus forte pour démarrer, ce qui demande une intensité électrique supérieure. Si vos câbles sont trop fins, ils chauffent, et l’énergie se perd sous forme de chaleur au lieu de faire tourner le démarreur.

Vérifier la qualité des pinces crocodiles

La qualité des pinces est aussi importante que celle du câble. Des pinces robustes avec une forte pression de ressort garantissent un contact électrique optimal. Privilégiez les pinces dont les mâchoires sont en bronze ou en laiton, et assurez-vous qu’elles sont isolées pour éviter tout court-circuit si elles touchent la carrosserie.

La procédure de branchement étape par étape

La sécurité repose sur une séquence de branchement immuable. Garez les deux véhicules l’un face à l’autre sans qu’ils ne se touchent. Éteignez les moteurs, serrez les freins à main et coupez tous les accessoires électriques comme les phares, la radio ou la climatisation.

Le raccordement des pôles positifs (Câble Rouge)

Identifiez les bornes positives des deux batteries, marquées d’un signe « + » et souvent protégées par un cache rouge. Fixez une extrémité du câble rouge sur la borne positive de la batterie déchargée. Fixez ensuite l’autre extrémité sur la borne positive de la batterie de secours. Ce pont établit la liaison de puissance entre les deux unités.

Le raccordement de la masse (Câble Noir)

C’est ici que beaucoup d’automobilistes commettent une erreur. Fixez la pince du câble noir sur la borne négative (« -« ) de la batterie de secours. Ne branchez pas l’autre extrémité sur la borne négative de la batterie en panne. Cherchez plutôt une partie métallique non peinte et robuste du bloc moteur ou du châssis du véhicule en panne, éloignée de la batterie. Ce branchement à la masse évite que des étincelles ne se produisent à proximité des gaz inflammables qui peuvent s’échapper d’une batterie fatiguée.

Le bloc moteur agit comme un bouclier. En déportant le point de contact final sur une pièce métallique massive, vous protégez les composants électroniques fragiles, comme le calculateur d’injection, contre les micro-arcs électriques. Cette précaution est le secret des professionnels pour éviter les pannes en cascade sur les véhicules modernes, truffés de capteurs sensibles aux variations de tension.

Réussir le démarrage et débrancher sans risque

Une fois les quatre pinces en place, vous pouvez redonner vie au véhicule immobilisé. Cette phase demande de la patience pour permettre un transfert d’énergie avant de solliciter le démarreur.

La mise en route des moteurs

Démarrez d’abord le moteur du véhicule donneur. Laissez-le tourner quelques minutes à un régime légèrement accéléré, environ 2000 tours/minute, pour que son alternateur recharge la batterie vide. Tentez ensuite de démarrer le véhicule en panne. Si le moteur ne part pas en 5 à 10 secondes, n’insistez pas. Attendez une minute et réessayez. Une fois le moteur en panne lancé, laissez les deux véhicules reliés pendant deux ou trois minutes pour stabiliser la tension.

L’ordre inverse pour le retrait des câbles

Le retrait des câbles doit se faire dans l’ordre inverse du branchement pour éviter les courts-circuits. Retirez la pince noire sur le véhicule dépanné, puis la pince noire sur le véhicule donneur. Poursuivez avec la pince rouge sur le véhicule donneur, et terminez par la pince rouge sur la batterie qui vient d’être secourue. Allumez les phares ou le dégivrage arrière du véhicule dépanné juste avant de retirer les câbles pour absorber d’éventuels pics de tension produits par l’alternateur.

Les précautions pour les véhicules spécifiques

Les technologies récentes imposent des vérifications préalables pour ne pas endommager les systèmes électroniques.

Type de véhicule	Point d’attention	Recommandation
Start & Stop	Capteur de batterie	Utiliser impérativement le point de masse déporté prévu.
Hybride / Électrique	Batterie de traction	Ne jamais utiliser la batterie de traction haute tension.
Batterie dans le coffre	Accessibilité	Utiliser les bornes de déport situées sous le capot.

Pour les véhicules équipés du système Start & Stop, le branchement direct sur la borne négative peut perturber le capteur de gestion de charge, désactivant la coupure automatique pendant plusieurs jours. Consultez le manuel d’entretien pour localiser les bornes de dépannage, souvent situées loin de la batterie pour des raisons de sécurité.

Que faire si le démarrage échoue ?

Si le moteur refuse de se lancer, le problème ne vient peut-être pas uniquement de la charge. Un démarreur collé, des cosses oxydées ou une coupure d’alimentation en carburant peuvent être en cause. Vérifiez la propreté de vos cosses : si elles sont recouvertes d’une poudre blanche, le courant passera mal. Un nettoyage à la brosse métallique suffit souvent à rétablir le contact.

Une batterie ayant subi une décharge profonde doit être rechargée par un trajet d’au moins 30 minutes sur voie rapide ou via un chargeur externe. Si votre batterie a plus de 4 ou 5 ans, ce démarrage d’appoint est un sursis. Envisagez son remplacement pour éviter de rester bloqué au prochain coup de froid.
